Habilitar Proteção contra Pirataria STM32 ST LINK Utility Leitura código fonte do micro controlador.

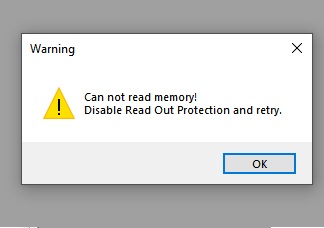

A Read-Out Protection (ROP) no microcontrolador STM32 é uma medida de segurança usada para evitar que o conteúdo da memória flash do microcontrolador seja lido ou copiado durante a programação ou depuração. Existem diferentes níveis de proteção que podem ser configurados para garantir a segurança do código armazenado.

Aqui está um guia sobre como ler e configurar o Read-Out Protection nos microcontroladores STM32, especialmente usando ferramentas como STM32CubeIDE ou ST-Link.

Tipos de Read-Out Protection (ROP) no STM32

Existem três níveis principais de proteção contra leitura (ROP) no STM32:

  1. Nível 0 (Desabilitado): Não há proteção. A memória pode ser lida ou modificada livremente.

  2. Nível 1 (Ativado): A proteção impede a leitura do conteúdo da memória flash, mas a gravação ainda é possível.

  3. Nível 2 (Ativado - Full): A proteção impede tanto a leitura quanto a gravação da memória flash. Depois de ativado, não é possível desativar o ROP via software.

Configuração do Read-Out Protection (ROP) usando STM32CubeIDE

Passo 1: Criar ou Abrir o Projeto no STM32CubeIDE

  1. Abra o STM32CubeIDE e crie um novo projeto para o microcontrolador STM32 ou abra um projeto existente.

Passo 2: Acessar as Configurações de Proteção de Leitura

  1. No STM32CubeIDE, abra a ferramenta STM32CubeMX (integrada ao IDE).

  2. Vá para a aba "Project" e selecione "Configuration".

  3. Na janela de configuração, encontre a opção "Read-Out Protection" (ROP) no menu.

  4. Selecione o nível de proteção desejado:

    • None (Nível 0): Sem proteção.

    • Level 1 (Nível 1): Protege contra leitura.

    • Level 2 (Nível 2): Protege contra leitura e gravação.

Passo 3: Gerar o Código

  1. Depois de configurar o ROP, clique em "Project" > "Generate Code" para gerar o código com as configurações de proteção aplicadas.

Passo 4: Programar o Microcontrolador

  1. Conecte seu programador ST-Link ao microcontrolador STM32.

  2. Na aba "Run", clique em "Program" para carregar o código na memória do STM32.

Alterar o Read-Out Protection via ST-Link Utility

Você também pode usar a ferramenta ST-Link Utility para configurar o Read-Out Protection diretamente no microcontrolador.

Passo 1: Conectar o ST-Link

  1. Conecte o seu ST-Link à placa STM32.

  2. Abra o ST-Link Utility (disponível no site da STMicroelectronics).

Passo 2: Verificar o Status de Proteção

  1. Na ferramenta ST-Link Utility, clique em "Target" e depois em "Connect" para conectar ao microcontrolador.

  2. Se a conexão for bem-sucedida, você verá as informações do dispositivo.

  3. Vá para o menu "Option Bytes" para acessar as configurações de Read-Out Protection.

Passo 3: Configurar a Proteção

  1. Dentro da janela de Option Bytes, você encontrará a configuração de "Read-Out Protection".

  2. Selecione o nível de proteção desejado:

    • None (Nível 0): Desabilita o ROP.

    • Level 1: Ativa a proteção contra leitura.

    • Level 2: Ativa a proteção total (não pode ser desativada).

  3. Após a configuração, clique em "Apply" para aplicar as alterações.

Passo 4: Gravar as Configurações

  1. Para garantir que as configurações sejam salvas no dispositivo, clique em "Program" na ST-Link Utility para gravar as mudanças.

Desabilitar a Proteção (Nível 2)

  • Nível 2 de ROP é uma proteção permanente. Quando esse nível é ativado, a leitura da memória é completamente bloqueada, e, em muitos casos, não é possível desativar a proteção.

  • Se o Nível 2 de proteção for ativado, e você precisar desativá-lo, você terá que realizar um "Full Chip Erase" (apagamento completo) usando ferramentas como o ST-Link Utility ou o STM32CubeProgrammer.

Usando o STM32CubeProgrammer

O STM32CubeProgrammer também pode ser usado para configurar e verificar a proteção de leitura.

  1. Baixe e instale o STM32CubeProgrammer.

  2. Abra o STM32CubeProgrammer e conecte-se ao seu microcontrolador através do ST-Link.

  3. Vá para a opção de Option Bytes e ajuste o Read-Out Protection conforme necessário.

Exemplo de Código para ROP em STM32 (via HAL)

Caso deseje configurar o ROP programaticamente em seu código, você pode usar a função HAL. Aqui está um exemplo de como configurar o Read-Out Protection usando o HAL:

#include "main.h"    void set_readout_protection(uint8_t level) {      HAL_FLASH_Unlock();      __HAL_FLASH_OB_UNLOCK();            FLASH_OBProgramInitTypeDef OBInit;      HAL_FLASHEx_OBGetConfig(&OBInit);        if (level == 0) {          OBInit.OptionType = OPTIONBYTE_RDP;          OBInit.RDPLevel = OB_RDP_LEVEL_0; // Desabilitar proteção      } else if (level == 1) {          OBInit.OptionType = OPTIONBYTE_RDP;          OBInit.RDPLevel = OB_RDP_LEVEL_1; // Ativar ROP nível 1      } else if (level == 2) {          OBInit.OptionType = OPTIONBYTE_RDP;          OBInit.RDPLevel = OB_RDP_LEVEL_2; // Ativar ROP nível 2 (sem voltar atrás)      }        HAL_FLASHEx_OBProgram(&OBInit);      HAL_FLASH_OB_Launch(); // Aplicar mudanças      HAL_FLASH_Lock();  }

Esse código configura a proteção de leitura programaticamente. Note que, ao configurar o Level 2, você perderá a capacidade de desativar a proteção.

Resumo:

  1. Nível 0 (Nenhum): Sem proteção, a memória pode ser lida e escrita.

  2. Nível 1: Protege contra leitura da memória, mas ainda permite gravação.

  3. Nível 2: Protege contra leitura e gravação. Não pode ser desativado sem apagar a memória.

Você pode configurar o ROP através do STM32CubeIDE, ST-Link Utility ou programaticamente no código.
