Desbloquear Memoria Protegida contra leitura e gravação do Micro controlador STM 32 código fonte.

Desbloquear a memória de um microcontrolador STM32 que foi protegido contra leitura e gravação (usando Read-Out Protection (ROP) de nível 2) não é um processo simples. A proteção de leitura e gravação (Level 2) é uma medida de segurança para evitar o acesso não autorizado ao conteúdo da memória do microcontrolador. Quando você ativa o Nível 2 de Read-Out Protection (ROP), você impede que o conteúdo da memória flash seja lido, e além disso, a proteção impede que você modifique essa configuração (desative o ROP) sem apagar a memória.

Importante:

Read-Out Protection Level 2 (ROP 2): Quando a proteção de leitura e gravação é configurada para Level 2, o microcontrolador fica bloqueado para leitura e gravação da memória flash. O mais importante é que, ao configurar o Level 2, a proteção é irreversível: você não pode desativá-la sem apagar completamente a memória flash. O que isso significa é que, mesmo que você tente reverter para o Level 1 ou Level 0, a memória só pode ser desbloqueada por meio de um "Full Chip Erase", o que apagará todos os dados na flash.

Como Desbloquear o STM32 com ROP Level 2 (Full Chip Erase)

Para desbloquear a memória de um microcontrolador STM32 com Read-Out Protection de nível 2 ativado, o processo consiste em apagar toda a memória flash. Isso pode ser feito utilizando a ferramenta STM32CubeProgrammer ou ST-Link Utility, e pode ser feito da seguinte forma:

Desbloqueio utilizando o STM32CubeProgrammer

Baixar e Instalar o STM32CubeProgrammer:
- O STM32CubeProgrammer é uma ferramenta fornecida pela STMicroelectronics para programação e depuração de microcontroladores STM32.
- Baixe o STM32CubeProgrammer no site oficial da STMicroelectronics: STM32CubeProgrammer.
- Instale a ferramenta.
Conectar o ST-Link:
- Conecte seu ST-Link V2 ou ST-Link V3 à placa STM32.
- Conecte a placa ao computador via USB.
Abrir o STM32CubeProgrammer:
- Inicie o STM32CubeProgrammer.
- Selecione o ST-Link como o programador.
- Clique em Connect para conectar ao microcontrolador.
Verificar o Status do Read-Out Protection:
- No STM32CubeProgrammer, clique em "Option Bytes".
- Verifique o status do Read-Out Protection na tela. Se estiver em Level 2, a proteção estará ativada.
Apagar a Memória Flash (Full Chip Erase):
- Para desativar a proteção de leitura e gravação, você precisa apagar a memória flash do microcontrolador.
- Na interface do STM32CubeProgrammer, clique em "Erase" e escolha "Full Chip Erase".
- Isso apagará toda a memória flash, incluindo o código e os dados, mas também desbloqueará o ROP Level 2.
Reconfigurar o Read-Out Protection:
- Após o apagamento da memória, o Read-Out Protection estará desativado ou em Level 0.
- Agora você pode reprogramar o microcontrolador com seu código sem a proteção de leitura e gravação.
Programar o Microcontrolador:
- Após apagar a memória, você pode carregar o novo firmware ou código no STM32 através do STM32CubeProgrammer ou STM32CubeIDE.

Desbloqueio utilizando ST-Link Utility

Baixar e Instalar o ST-Link Utility:
- O ST-Link Utility também é uma ferramenta da STMicroelectronics para programação e depuração. Ela pode ser usada para apagar a memória do microcontrolador.
- Baixe o ST-Link Utility no site da ST: ST-Link Utility.
Conectar o ST-Link à Placa STM32:
- Conecte o ST-Link à sua placa STM32.
Abrir o ST-Link Utility:

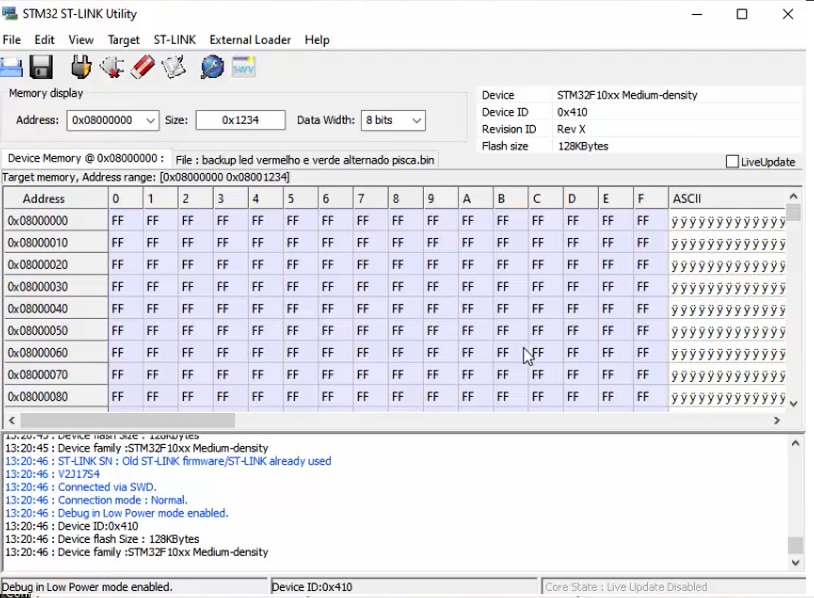

- Abra o ST-Link Utility e clique em Target > Connect para conectar ao seu microcontrolador.
Verificar o Status de Proteção:
- Vá até Option Bytes para visualizar o status do Read-Out Protection. Se o ROP estiver em Level 2, a proteção está ativada.
Apagar a Memória (Full Chip Erase):
- No menu Target, selecione Erase Chip.
- Isso apagará a memória flash e desbloqueará a proteção de leitura e gravação.
Recarregar o Firmware:
- Após o apagamento da memória, você pode gravar um novo código no microcontrolador usando o ST-Link Utility.

Código para Configurar o Read-Out Protection (ROP)

Se o Level 2 de proteção foi ativado acidentalmente ou de forma irreversível, não há uma maneira de "desbloquear" sem apagar a memória flash. Caso o ROP esteja no Level 1 ou Level 0, você pode configurá-lo programaticamente. Aqui está um exemplo de código para configurar o Read-Out Protection em nível 1 ou nível 0 programaticamente:

#include "main.h"    // Função para configurar o Read-Out Protection  void set_readout_protection(uint8_t level) {      HAL_FLASH_Unlock();      __HAL_FLASH_OB_UNLOCK();            FLASH_OBProgramInitTypeDef OBInit;      HAL_FLASHEx_OBGetConfig(&OBInit);        if (level == 0) {          OBInit.OptionType = OPTIONBYTE_RDP;          OBInit.RDPLevel = OB_RDP_LEVEL_0; // Desabilitar proteção      } else if (level == 1) {          OBInit.OptionType = OPTIONBYTE_RDP;          OBInit.RDPLevel = OB_RDP_LEVEL_1; // Ativar ROP nível 1      } else if (level == 2) {          OBInit.OptionType = OPTIONBYTE_RDP;          OBInit.RDPLevel = OB_RDP_LEVEL_2; // Ativar ROP nível 2 (sem voltar atrás)      }        HAL_FLASHEx_OBProgram(&OBInit);      HAL_FLASH_OB_Launch(); // Aplicar mudanças      HAL_FLASH_Lock();  }

Resumo:

Desbloquear a memória de um STM32 com ROP Level 2 ativado é impossível sem apagar a memória flash.
O único método para desbloquear a memória é realizar um Full Chip Erase, o que apagará todos os dados na flash.
O STM32CubeProgrammer ou ST-Link Utility podem ser usados para realizar o Full Chip Erase e, assim, desabilitar a proteção.
Se precisar de mais detalhes ou assistência adicional, fique à vontade para perguntar!
