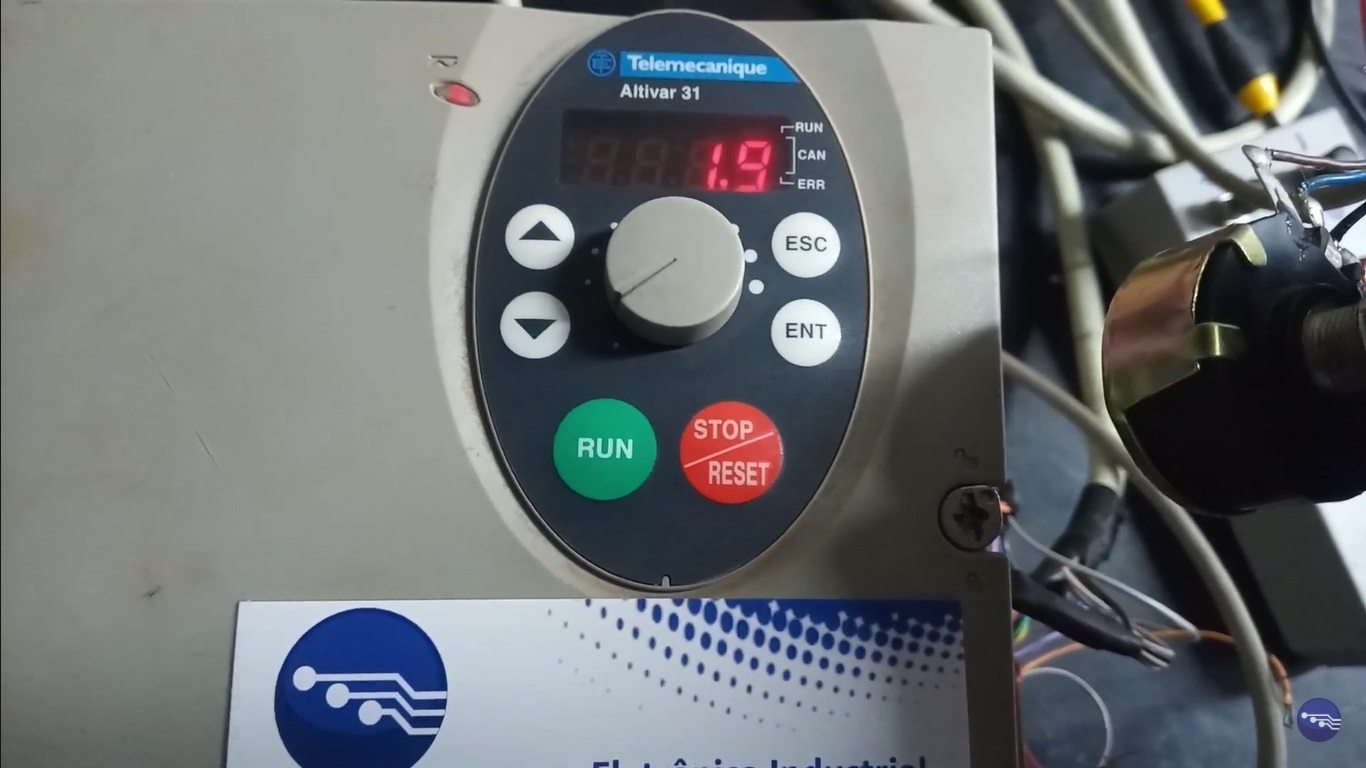

Conserto inversor de frequência telemecanique altivar 31 operando normalmento após ser revisado na Linoteck

Clique aqui para Assistir o vídeo no site oficial do Youtube

O conserto de um inversor de frequência Telemecanique Altivar 31 pode envolver uma série de etapas para diagnosticar o problema e determinar qual a melhor solução. Abaixo está um guia passo a passo para realizar o diagnóstico e, se possível, o conserto do Altivar 31.

1. Identificar o Sintoma do Problema

Primeiro, é importante identificar qual é o problema exato que está ocorrendo com o inversor. Os sintomas comuns incluem:

Inversor não liga ou não exibe informações no display.
Erros no display (códigos de erro ou alarmes).
Saída de frequência não funciona ou a corrente/voltagem está fora dos padrões.
Falha no teclado ou comandos não respondem.

2. Verificação da Alimentação

Um problema muito comum que pode afetar o inversor é a falta de alimentação adequada:

Verifique a tensão de entrada AC: Certifique-se de que a tensão de alimentação fornecida ao inversor está dentro da faixa recomendada. Para o Altivar 31, a tensão de entrada pode variar entre 200V e 480V AC, dependendo do modelo.
Verifique a alimentação DC: O Altivar 31 possui um sistema de alimentação de 24V DC para controle. Se essa alimentação não estiver presente, o inversor não funcionará corretamente.
Fusíveis: O inversor pode ter fusíveis internos de proteção. Verifique se há fusíveis queimados e substitua-os, se necessário.

3. Erros e Códigos de Falha

Caso o inversor esteja mostrando códigos de erro no display, é importante interpretá-los corretamente. O Altivar 31 apresenta códigos de erro (ou alarmes) que podem indicar diversos tipos de falha, como:

Erros de sobrecarga ou curto-circuito no motor.
Falha de comunicação com o dispositivo conectado ao inversor.
Erros de falha de corrente ou tensão.

Passos para verificar os códigos de erro:

Consulte o manual do usuário do Altivar 31 para obter a lista de códigos de erro.
Se o display mostrar um código de erro específico, ele pode ajudar a identificar a falha, seja no motor, no inversor ou no sistema de controle.

4. Verificação de Conexões e Cabos

Problemas de conexões soltas ou cabos danificados são causas comuns de falha de operação em inversores de frequência.

Verifique todos os cabos de alimentação, controle e sinal para garantir que estão bem conectados e sem danos.
Verifique os bornes de saída e as conexões com o motor para garantir que não há curto-circuito ou mau contato.

5. Inspeção da Placa Eletrônica

A placa eletrônica é o coração do inversor de frequência, e se houver falha nela, o inversor pode não funcionar corretamente. Realize as seguintes verificações:

Verifique visualmente a placa: Procure por sinais de superaquecimento, como componentes queimados ou trilhas danificadas.
Verifique os componentes da placa: Verifique se há componentes soltos ou danificados, como resistores, transistores, diodos, capacitores, etc.
Verifique as conexões da placa com o display, teclado e borne de comando. Conexões soltas ou danificadas podem ser responsáveis por falhas no funcionamento.

6. Verificação da Comunicação e do Teclado

Caso o problema seja relacionado ao teclado ou ao sistema de comunicação, siga estas etapas:

Testar o teclado: Verifique se o teclado está funcionando corretamente, pressionando as teclas para verificar a resposta no display.
Verifique a comunicação entre o inversor e os sistemas externos (como PLCs ou controles remotos). Se houver falha na comunicação, o inversor pode não receber os comandos corretamente.

7. Reset de Fábrica

Se o inversor estiver com configurações erradas ou corrompidas, realizar um reset de fábrica pode corrigir problemas:

Desligue o inversor e siga as instruções do manual para realizar o reset de fábrica.
O reset geralmente restaura as configurações de fábrica e pode corrigir problemas relacionados ao software.

8. Testar os Sinais de Saída

Se o inversor estiver ligando, mas a saída não estiver funcionando (por exemplo, a frequência ou a tensão no motor não está correta), é necessário testar as saídas de comando.

Verifique as tensões e frequências de saída no borne de comando, utilizando um multímetro ou um osciloscópio para medir a forma de onda.
Teste a saída de corrente e a frequência para garantir que o inversor está fornecendo os sinais corretos.

9. Substituição de Componentes

Caso o problema seja identificado em um componente específico (como a placa de controle, o display, ou um transistor de potência), pode ser necessário substituí-lo.

Placa de controle: Se a placa de controle estiver danificada e não estiver mais respondendo, será necessário substituir a placa.
Display ou teclado: Se o display ou o teclado estiverem danificados, pode ser necessário substituir esses componentes.
Transistores de potência ou capacitores podem falhar e precisar de substituição.

10. Testes Finais

Após realizar os reparos ou substituir componentes, teste o inversor novamente:

Verifique o funcionamento do display e do teclado.
Teste o funcionamento da saída conectando o inversor a um motor e verificando se ele está operando corretamente.
Verifique se há códigos de erro ou alarmes no display.

11. Suporte Técnico

Se, após todos esses passos, o problema não for resolvido ou se você identificar falhas em componentes muito complexos (como a placa principal), pode ser necessário entrar em contato com o suporte técnico da Linoteck Eletrônica Industrial LTDA para assistência adicional ou enviar o inversor para reparo especializado.

Conclusão

O conserto de um inversor Telemecanique Altivar 31 envolve várias etapas de diagnóstico, desde a verificação da alimentação até a inspeção dos componentes internos e testes de funcionamento. Se as falhas estiverem em componentes como a placa de controle ou o display, a substituição pode ser necessária. Caso você não consiga resolver o problema, o suporte técnico especializado da Linoteck Eletrônica Industrial LTDA é a melhor opção.
