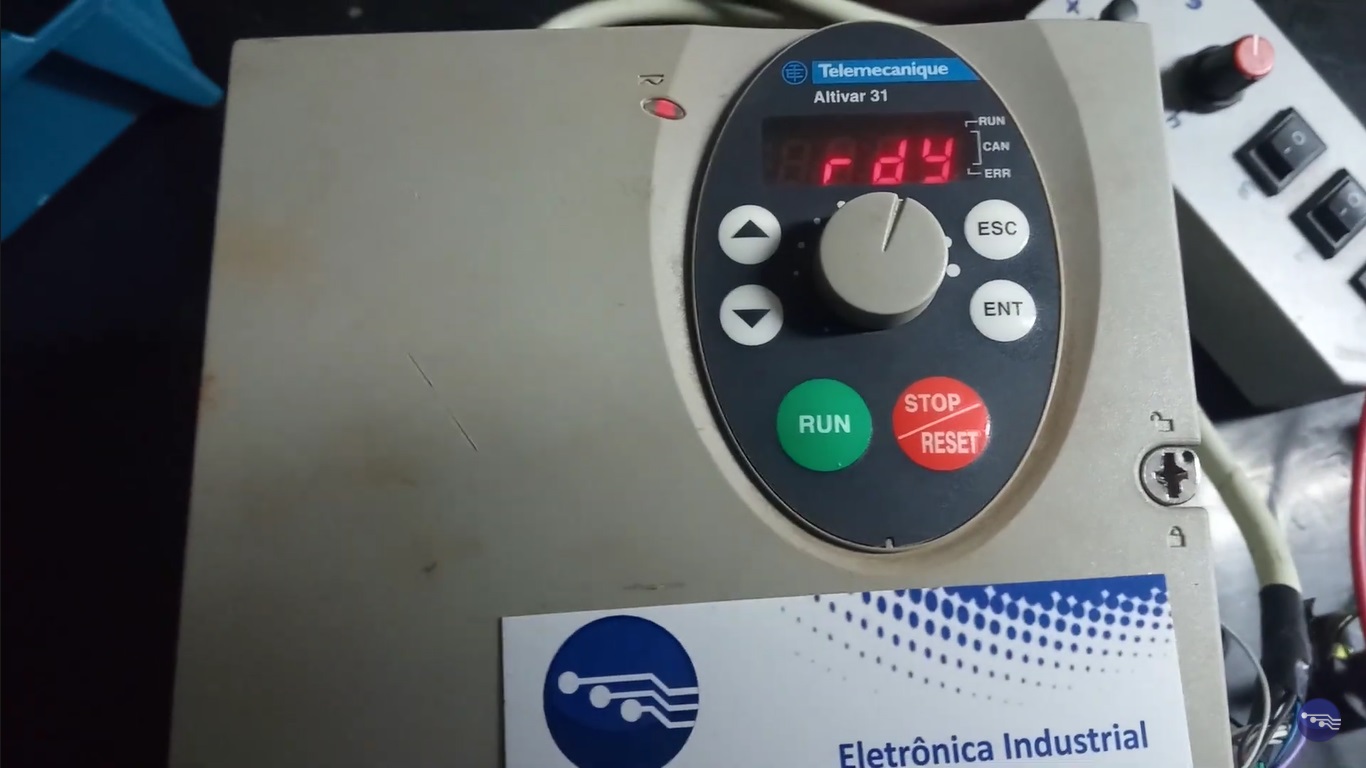

Conserto Inversor de frequência inoperante com defeito no comando e não exibia display Telemecanique

Clique aqui para Assistir o vídeo no site oficial do Youtube

O conserto de um inversor de frequência Telemecanique com defeito no comando e sem exibir o display pode ser um desafio, mas com algumas etapas de diagnóstico e verificação, você pode identificar a causa do problema e realizar o reparo adequado.

A seguir, apresento um procedimento passo a passo que pode ajudá-lo a diagnosticar e, possivelmente, corrigir o problema. Lembre-se de que, em casos mais complexos, pode ser necessário o auxílio de um profissional qualificado ou o envio do inversor para a assistência técnica.

Diagnóstico Inicial

1. Verificação da Alimentação

A falta de exibição no display pode ser causada por uma falha na alimentação elétrica do inversor. Comece verificando se a fonte de alimentação está corretamente conectada e fornecendo a tensão adequada.

Verifique a tensão de entrada AC para garantir que está na faixa correta para o modelo específico do seu inversor.
Se o inversor possui uma alimentação separada para o controle (geralmente de 24V DC), verifique se esta tensão está presente e estável.
Se o inversor não estiver recebendo a tensão adequada, ele pode não inicializar corretamente, causando o travamento ou a falha do display.

2. Verificação de Fusíveis

Alguns inversores, incluindo os modelos Telemecanique, possuem fusíveis internos que protegem contra sobrecorrentes e curtos. Se um fusível estiver queimado, isso pode causar a falha no display ou no comando.

Desligue o inversor da fonte de alimentação.
Abra o painel do inversor (cuidado com a segurança e com a desconexão da alimentação).
Verifique os fusíveis internos do inversor, usando um multímetro em modo de continuidade para garantir que não estejam queimados.
Se encontrar fusíveis queimados, substitua-os por fusíveis com as mesmas especificações do manual.

3. Inspeção Visual do Display e Teclado

Com o inversor desligado, inspecione o display e o teclado em busca de sinais de danos físicos, como rachaduras no display, componentes queimados ou desconexões.

Se o display estiver visivelmente danificado ou se houver sinais de superaquecimento em torno dos circuitos do painel, pode ser necessário substituir o display ou a placa de controle.

4. Verificar a Placa de Controle (Mainboard)

O defeito no comando (teclado e display inoperantes) pode estar relacionado a uma falha na placa de controle principal (mainboard), que é responsável pela interface com o usuário e o processamento das entradas e saídas.

Verifique as conexões entre o display e a placa de controle, certificando-se de que não há conexões soltas ou danificadas.
Se possível, verifique se há sinais de superaquecimento, queimaduras ou componentes soltos na placa.

5. Verificação de Sinais de Erro

Em alguns casos, o display pode não exibir informações devido a um erro no sistema do inversor. Tente ligar o inversor e veja se ele apresenta algum código de erro ou mensagens no display (mesmo que o display não esteja funcionando corretamente, ele pode mostrar algo, como um código piscando ou uma luz indicando erro).

Verifique o manual do inversor Telemecanique para interpretar os códigos de erro que podem aparecer.
Se houver algum erro no sistema, o código de erro pode fornecer pistas sobre o que está errado (por exemplo, erro de sobrecarga, falha de comunicação, erro de tensão, etc.).

6. Resetar para Padrões de Fábrica

Se o inversor estiver com o software corrompido ou com configurações erradas, realizar um reset de fábrica pode ajudar.

Em muitos inversores Telemecanique, é possível fazer o reset dos parâmetros através de uma sequência de teclas (geralmente descrita no manual do inversor).
Consulte o manual do modelo específico do inversor para obter instruções detalhadas sobre como realizar o reset de fábrica.

Nota: O reset de fábrica pode apagar todas as configurações personalizadas, então só faça isso se for apropriado.

7. Verificar o Firmware

Se o inversor tiver um firmware (software de controle), e o display e o teclado continuarem inoperantes, pode ser necessário recarregar o firmware ou realizar uma atualização.

Alguns modelos de inversores Telemecanique permitem a reinstalação ou atualização do firmware através de uma porta de comunicação (como RS485, USB ou Ethernet).
Verifique no manual do inversor como realizar a atualização ou recuperação do firmware.

8. Substituição de Componentes

Se, após seguir os passos acima, o problema persistir e você identificar que a placa de controle ou o display estão danificados, a substituição de peças pode ser necessária. Dependendo do modelo e da disponibilidade de peças, você pode precisar adquirir um novo display ou até a placa principal.

Passos de Reparação Mais Avançados:

Se os passos de diagnóstico não resolverem o problema e você não conseguir identificar a causa do defeito, pode ser necessário realizar uma inspeção mais profunda na placa de circuito, utilizando equipamentos de teste avançados, como um osciloscópio, para verificar sinais de falha nos circuitos de controle.

Solução Final:

Se o problema for interno e você não conseguir repará-lo, ou se o inversor for de complexidade alta, a melhor opção pode ser enviar o inversor para assistência técnica autorizada Telemecanique, onde eles podem realizar um diagnóstico mais profundo e substituir componentes danificados.

Considerações Finais:

A segurança é fundamental. Certifique-se de que o inversor esteja completamente desligado e sem tensão antes de abrir o painel ou realizar qualquer inspeção interna.
Tenha em mente que alguns problemas podem ser difíceis de diagnosticar sem ferramentas adequadas, especialmente se forem causados por falhas em componentes internos ou no firmware.
