Testar a entrada e saída de um inversor de frequência para verificar se ele está em curto pode ser feito por meio de alguns procedimentos e medições, utilizando equipamentos adequados, como um multímetro ou, em alguns casos, uma pinça amperimétrica. Aqui está um passo a passo para testar o inversor de frequência:
1. Desconectar o Inversor de Frequência
Antes de fazer qualquer teste, desconecte o inversor da rede elétrica e de qualquer carga (motor ou outro dispositivo) para garantir a sua segurança.
2. Verificação Visual
- Inspecione visualmente o inversor em busca de sinais de danos, como componentes queimados, marcas de superaquecimento ou cheiros de fumo.
- Verifique se os conectores e fiações estão em bom estado.
3. Testando a Entrada AC
Use um multímetro digital para medir a tensão de entrada AC:
- Configuração: Coloque o multímetro em "tensão alternada" (AC).

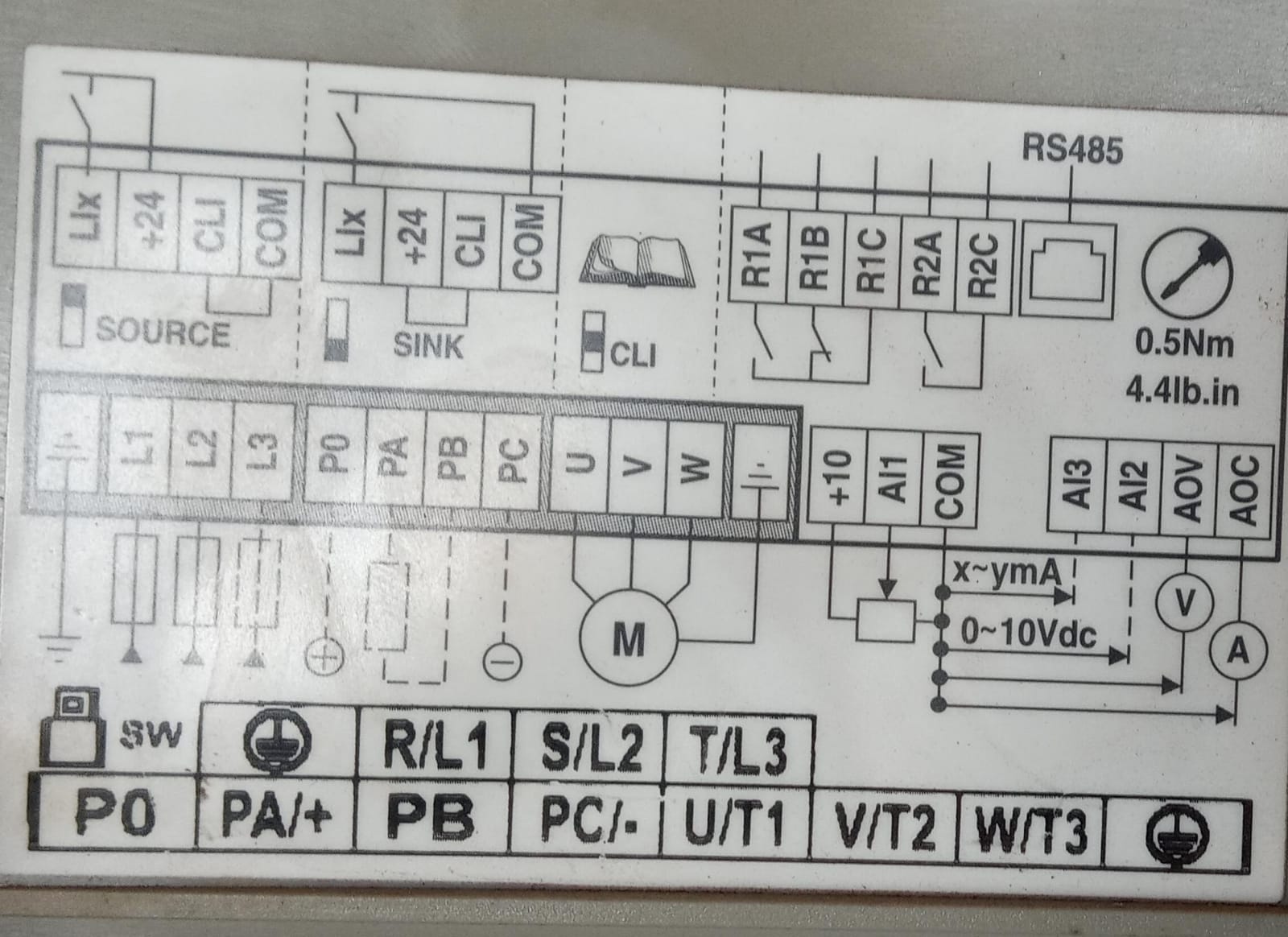

- Medição: Verifique a tensão na entrada de AC do inversor (geralmente nos terminais de entrada L1 e L2, e L3 se for trifásico). A tensão deve ser estável e dentro do intervalo esperado, conforme a especificação do inversor.
4. Testando a Saída DC (Se for um inversor de corrente contínua)
Alguns inversores convertem a entrada AC em uma saída DC (dependendo do modelo). Para testá-la:
- Coloque o multímetro na escala de tensão DC.
- Meça a tensão entre os terminais de saída DC (geralmente em um lado de um barramento ou terminal de filtragem).
- A tensão deve estar dentro da faixa especificada.
5. Testando a Saída AC (Se o inversor for de corrente alternada)
Para testar a saída do inversor de frequência:
- Coloque o multímetro na escala de tensão alternada (AC).
- Meça a tensão nas saídas do inversor (geralmente os terminais U, V, W para motores trifásicos).
- A tensão na saída deve corresponder à tensão de operação esperada, que normalmente será uma onda quadrada ou senoidal dependendo do tipo de inversor.
6. Testando a Corrente de Saída
Se o inversor estiver alimentando um motor ou outra carga, pode-se usar uma pinça amperimétrica para verificar a corrente de saída. Para isso:
- Coloque a pinça amperimétrica ao redor de um dos cabos de saída (U, V ou W).
- O valor da corrente deve ser compatível com o especificado para a carga conectada (motor, por exemplo).

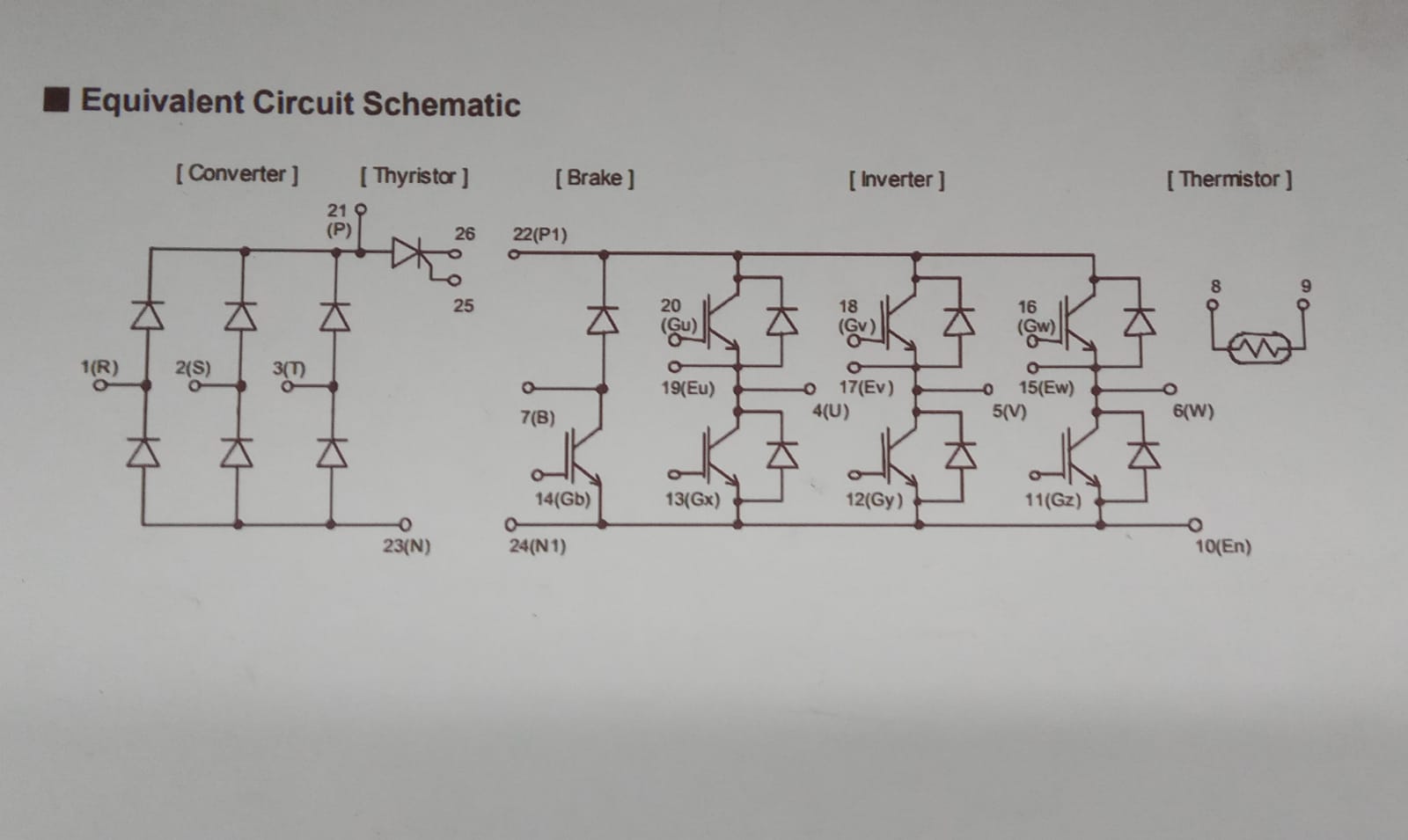

7. Verificando o Curto-Circuito
Para testar se há um curto no inversor:

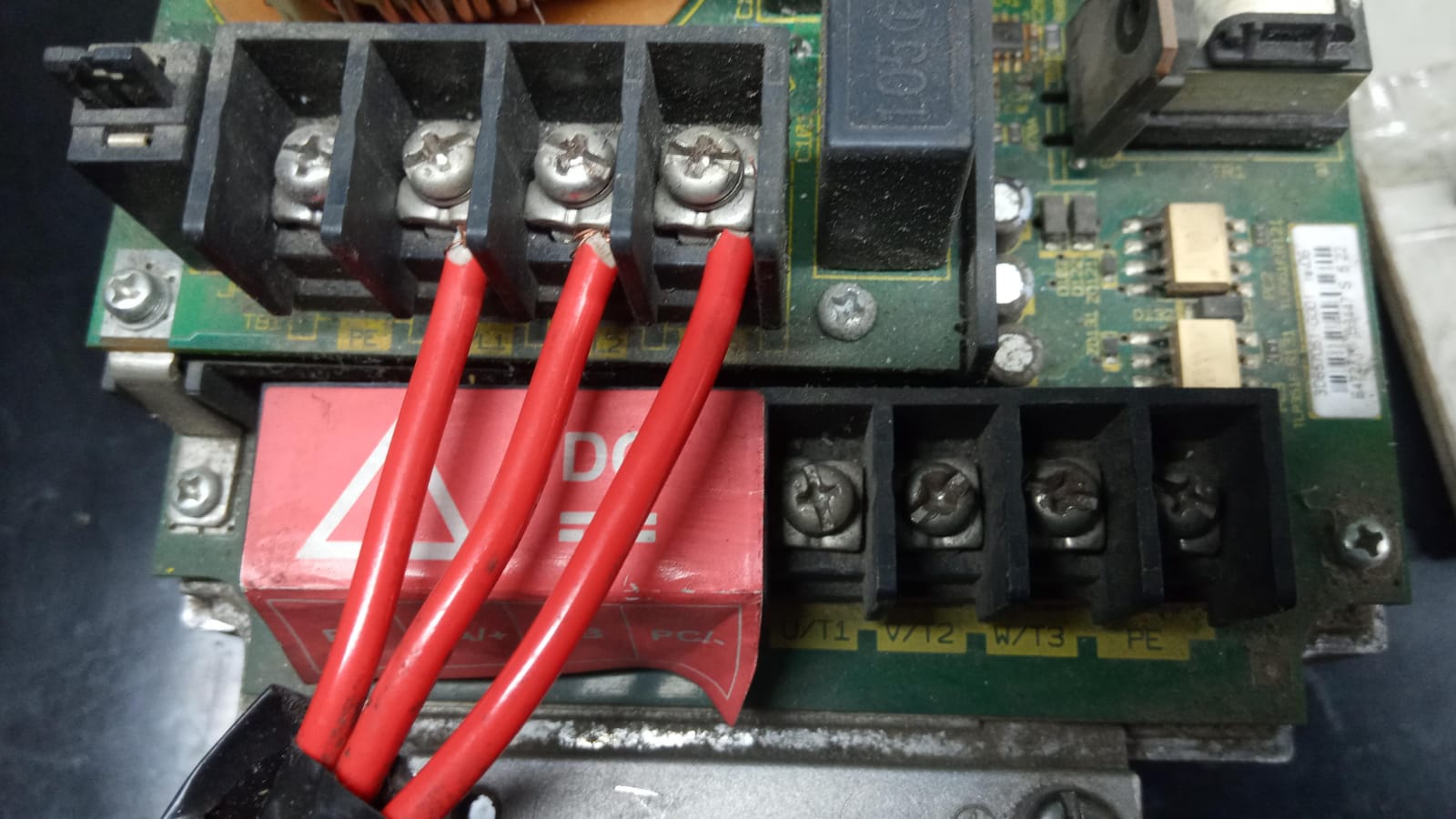

- Na entrada: Com o inversor desligado, meça a resistência entre os terminais de entrada AC (L1, L2 e L3, caso seja trifásico). A resistência deve ser alta, não zero. Uma resistência muito baixa pode indicar um curto.
- Na saída: Meça a resistência entre os terminais de saída (U, V, W). A resistência deve ser alta, e não zero. Um valor baixo indica curto-circuito nos circuitos internos do inversor ou no motor.
8. Testando os Fusíveis e Proteções
- Fusíveis: Verifique se há fusíveis internos ou externos e teste com um multímetro em modo de continuidade. Caso o fusível esteja queimado, o inversor pode ter sofrido um curto ou falha interna.
- Proteções: Verifique se o inversor está com as proteções ativadas (como proteção contra sobrecarga ou sobrecorrente), o que pode indicar falhas.
9. Acionar o Inversor
Após os testes com o inversor desligado:
- Ligue o inversor novamente (sem carga conectada) e observe se há algum tipo de erro ou código de falha no display, se disponível.
10. Analisando o Resultado
- Se o inversor continuar sem operar corretamente após os testes e verificações, com um curto no teste de resistência, é provável que haja uma falha interna, como um curto-circuito nas placas ou componentes de potência.
- Caso o inversor tenha saído de uma condição de curto e funcione normalmente, talvez tenha ocorrido apenas uma falha temporária ou um problema com a carga conectada.
Conclusão
Se você encontrar valores de resistência muito baixos (próximos de zero) tanto na entrada quanto na saída, é um forte indicativo de que o inversor ou seus circuitos internos podem estar com um curto. Se for esse o caso, recomenda-se encaminhar o equipamento para manutenção ou substituição de componentes danificados.
